產品特性
協議兼容：搭配可編程中控主機使用，也可支持第三方設備控制。

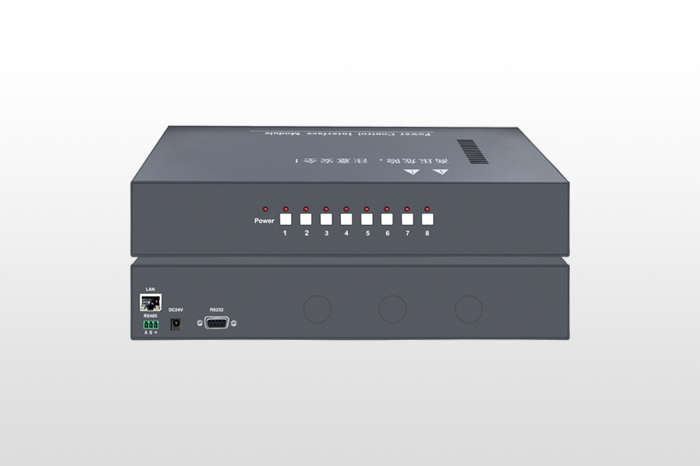

手動控制：在機器的正前方，有8個輕觸開關，緊急情況下可以手動控制繼電器的開關，在現場出現特發情況時可以使用這一功能，很好的保護其他的設備。
具有8路繼電器，每路繼電器都有三連接點的接線柱，具有常開與常閉的功能；
具有8路獨立電源開關控制，單路電流支持20A。
具有設備運行狀態指示燈及8個繼電器的開關狀態指示燈。
支持1路IP網絡控制接口。
機器具備ID識別，通過中控主機網絡控制多臺時，可通過ID識別。
手動控制：在機器的正前方，有8個輕觸開關，緊急情況下可以手動控制繼電器的開關，在現場出現特發情況時可以使用這一功能，很好的保護其他的設備。
具有8路繼電器，每路繼電器都有三連接點的接線柱，具有常開與常閉的功能；
具有8路獨立電源開關控制，單路電流支持20A。
具有設備運行狀態指示燈及8個繼電器的開關狀態指示燈。
支持1路IP網絡控制接口。
機器具備ID識別，通過中控主機網絡控制多臺時，可通過ID識別。
技術參數
面板按鍵：8路獨立電源開關控制（手動）
載入容量：單路電流20A
電源：寬電壓通用電源（DC24V）
控制方法：通過RS-232/485 、IP網絡控制
RS-232接口：RS485接口；波特率：9600，數據位：8，停止位：1，校驗位：無。
網絡接口：RJ-45，100M
切換電流（MAX）：20A
最大功耗：7.2W
載入容量：單路電流20A
電源：寬電壓通用電源（DC24V）
控制方法：通過RS-232/485 、IP網絡控制
RS-232接口：RS485接口；波特率：9600，數據位：8，停止位：1，校驗位：無。
網絡接口：RJ-45，100M
切換電流（MAX）：20A
最大功耗：7.2W
